产品概述 | |
|

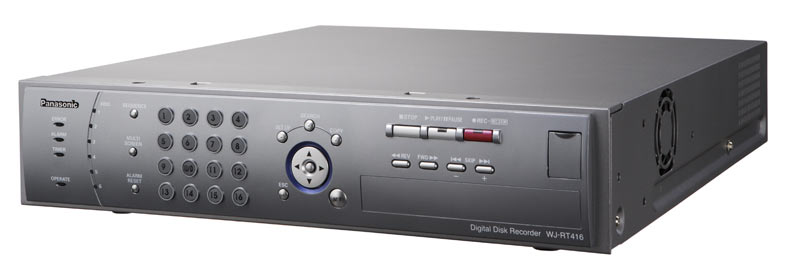

高清晰实时录像机，Half D1格式。 | |
| 产品特性 | |
| 高密度录像：400ips*(400ips*@SIF)。 | |
| 可安装6个500GB 串口硬盘，达到 3TB容量 | |
| 支持多元视频，控制数据以及同轴电缆VD2同步（4CH），带RS-485摄像机控制（频道5-16） | |
| 16路报警输入，4路报警输出 | |
| 16路音频录音 | |
| 能实现4画面同时回放，提升了图像的搜索和检查功能 | |
| 3个用户级别：管理员，操作员，观众 | |
| 内置视频移动检测 | |
| 配有GUI监视软件，具备完善的网络性能 | |
| 支持与系统WV-CU650/WV-CU950的连接和整合 | |
| (1 ips=image per second) | |
|
型号 |
WJ-RT416 | |
|
电源 |
AC 220~240V，50Hz | |
|
电源功耗(约) |
110W | |
|
工作环境温度 |
5℃ ~ +45 ℃ | |
|
工作环境湿度 |
5% ~ 90% | |
|
尺寸 |
430(W) × 88(H) × 459(D)mm | |
|
重量(约) |
12.0kg | |
|
视频 |
视频压缩 | MPEG-4 |
| 图像分辨率 | Half D1(704 × 288像素), sif(352 × 299像素) | |
| 图像记录速度 | 最大400 ips/ 系统(25 ips × 299) | |
| 音频压缩方式 | ADPCM | |
| 输入输出 | ||
|
视频 |
视频输入端口 |
1V[p-p]/75Ω,复合视频信号（BNC） × 16，带有自动终端环通 × 16路， |
|
1V[p-p] 75Ω，带有自动终端环通 × 16路 | ||
|
视频输出端口 |
1V[p-p] /75Ω， × 1 (BNC) *1 | |
|
监视器输出 |
RGB输出（15针D-sub接口） | |
|
监视器输出(VGA) |
RGB输出， × 1(15-pin D-sub) | |
| 功能 | 录像模式 | 手动，报警，定时器 |
| 搜索模式 | 搜索标准：时间日期，录像类型，摄像机编号 | |
| 多屏显示 | 1/ 4 /6 /16 分割画面显示（现场） | |
| 巡回切换模式 | 现场切换，分割切换，停留时间5~30秒 | |
| VMD | 屏蔽区：2420，敏感度：01-99 | |
| 用户级别 | 3个用户级别：管理员，操作员，观众 | |
| 摄像机字幕 | 字母顺序，最多10个字母 | |
| 时钟显示 | OSD显示，嵌入式图像，在监视软件上显示 | |
| 系统日志 | 通行日志（100），出错日志（100），操作日志（500） | |
| 设置方式 | OSD设置菜单（英语、汉语、日语），监视软件（英语、汉语、日语） | |
|
音频 |
音频输入 |
1~16CH；-10dB，51KΩ（ch.1~6RCA,ch.7~16 D-sub 25针D-sub接口） |
|
音频输出 |
-10dB，1000Ω， × 1(RCA pin) | |
| 其它 |
控制端口 |
紧急录像输入*2，附加空间警告输出*3(用于连接到复制端口的设备)，硬盘故障输出3，摄像机故障输出*3，故障输出*3 电流故障恢复完成输出*4，时间调整输入/输出*5，顺序转换 输入/输出*5，电流故障检测输入*2，外部记录模式转换*2 ((25-pin D-sub) ，+5V输出*7 |
|
报警 |
1-16路报警输入，摄像机报警；报警联动：报警记录，报警信息，摄像机现场定位 | |
|
RS-485摄像机协议 |
RS-485 × 1 (RJ-11) ，全双工通信制 | |
|
DATA协议 |
RS-485 × 1 (RJ-11) | |
|
复制协议 |
高速串行协议（USB A型接口前接口 × 1,后接口 × 1 ) | |
|
以太网端口 |
10Base-T/100Base-T × (RJ45) | |
